製品詳細

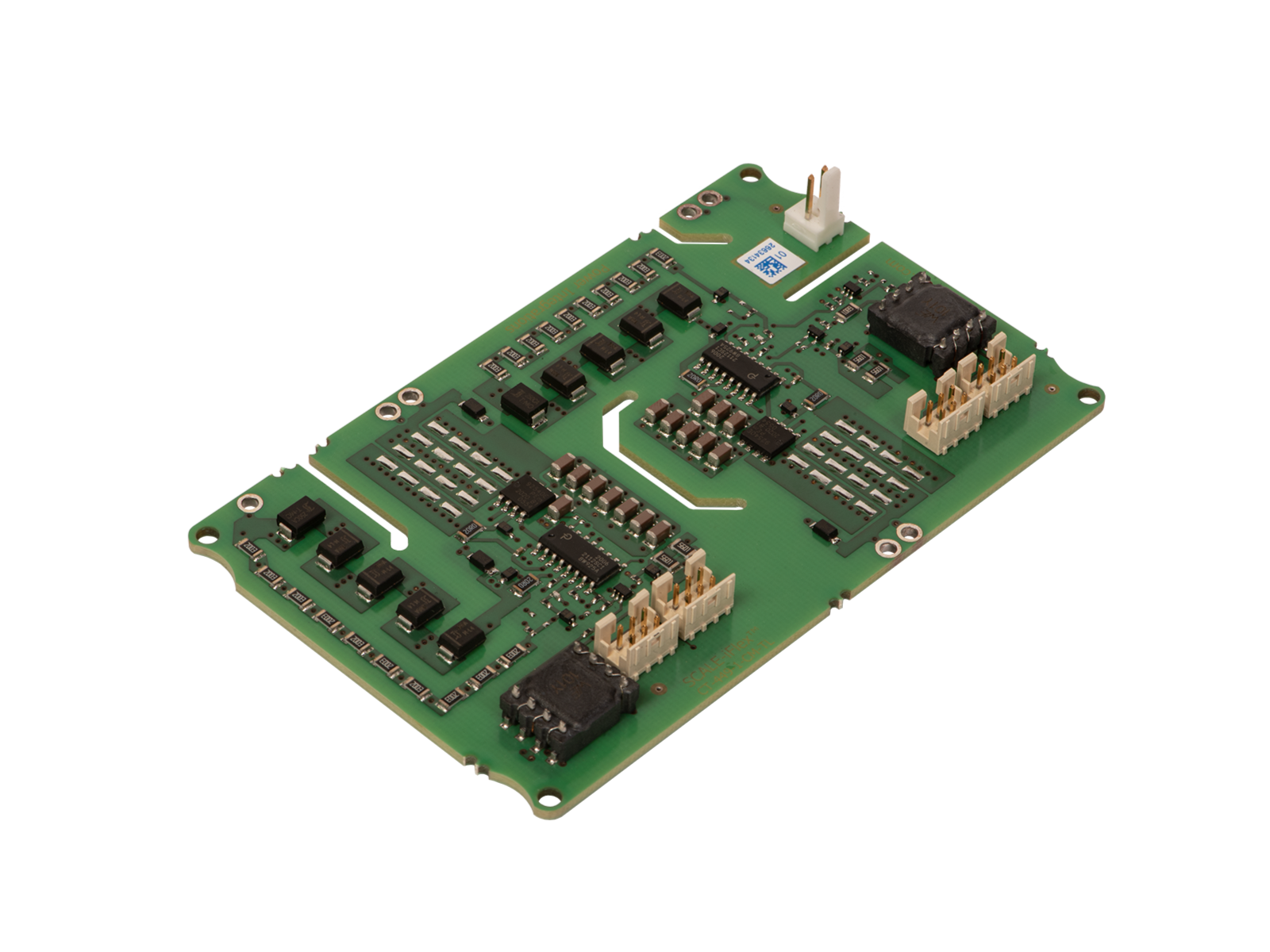

SCALE-iFlex LT门驱动器系列包括一个中央隔离主控制(IMC)和模块适应门驱动器(MAG)以及一组电缆。IMC专为阻塞电压高达1700 V的电源模块而设计，而mag则针对不同供应商和芯片技术的不同电源模块进行了优化，电压等级最高可达1700 V。
高度集成，紧凑的足迹
- 即时可用的栅极驱动解决方案，为功率模块优化，最高可达1700 V阻塞电压
- 双通道栅极驱动器
- 由IMC控制(例如，2 sil1200t2a0c-17）
- 作业高度可达2000米
- 优化的并行多达6个电源模块
- IMC提供的电源电压(例如:2 sil1200t2a0c-17）
- 最高环境温度下，每通道输出功率为2.0 W
- ±20a最大栅极电流
- 工作环境温度-40℃~ 85℃
完全安全和合规
- 二次侧和二次侧之间的间隙和爬电距离满足IEC61800-5-1的基本隔离要求
- 通过无铅认证
仕様
| サポ，トされているモジュ，ル | FF600R17ME4 |
| Igbt電圧クラス | 1700 V |
| 技術 | SCALE-2 |
| 製品タ@ @プ | 即插即用驱动程序 |
| 動作温度 - 最小 | -40℃ |
| 動作温度 - 最大 | 85℃ |
| @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ | 电 |
| モジュ，ルハウジング | EconoDUAL™ |
| igbtのメ，カ， | 英飞凌 |
| チャネル数 | 2 |
| 製品タ@ @プ | 董事会 |
| 产品子类型 | PnP型驱动 |
| サポトされているモジュルタプ | IGBT |
| サポ，トされているトポロジ | 2级电压源 |
| 保護機能 |
主动夹紧
过电压
短路
UVLO (Sec-side) |
| ドラ▪▪ブモ▪▪ド |
Halfbridge
Direct-Independent |
| IGBT的连接类型 | 直接 |
| 供給電圧 (標準) | 15.00 V |
| ゲ，トタ，ンオン電圧 | + 15.00 V |
| ゲ，トタ，ンオフ電圧 | ——10.00 V |
| 隔離タ@ @プ | 基本 |
| 保管温度（最小） | -40.00℃ |
| 保管温度（最大） | 85.00℃ |
