LinkSwitch-TN2的参考设计工具包

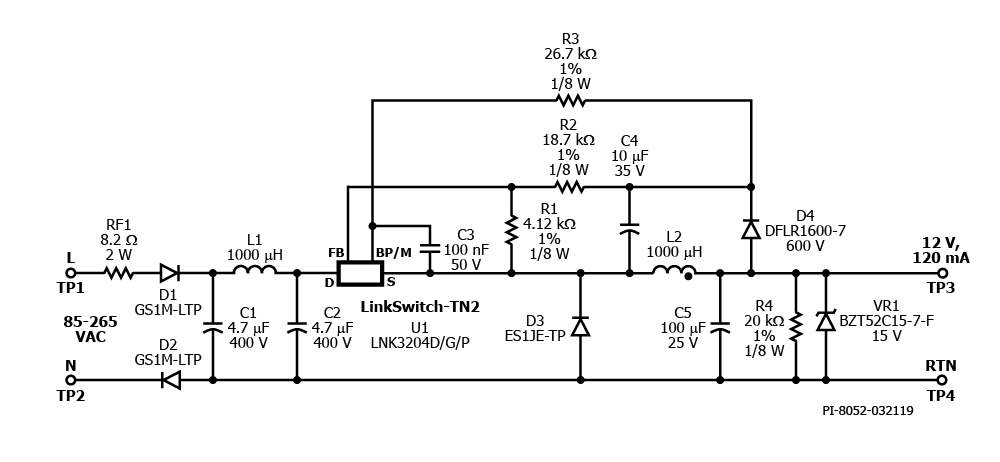

1.44 W非隔离Buck变换器输出:1.44 W (12V/120 mA)

應用
设备图标
应用程序图标
计图标
智能照明图标
设计文档
下載PDF 檢視PDF

產品規格

相关产品编号 LNK3204D LNK3204G LNK3204P
設計類型 参考设计报告(RDR)
拓撲結構 巴克
电压输出1 12.00 V
文(分钟) 85
马克斯(Vin)的 265
简历/ CC 简历
效率 75.00%
隔離式? 没有
输出数 1
輸出功率 1.44 W
相关的部分 LNK3204D / P / G
Gerber文件 rdr - 506 _gerber.zip
