TV & モニター

TV Iconモニター

阿宝wer Integrations は、モニターや TV の主電源及び待機電源アプリケーション用に設計された、多様な製品を提供しています。各 IC には、≥700 V パワー MOSFET と制御及び保護回路が集積されています。自動復帰型過熱保護機能により、信頼性を改善し、EMI ノイズ削減のための周波数ジッタリング機能を内蔵し、待機電力を大幅に削減するための EcoSmart 技術を実現します。

TV

阿宝wer Integrations は、小型パーソナル テレビから最大サイズの最も先進的な 4K セットまで、幅広いサイズのテレビ用に最適化された、AC-DC コンバータ IC 及び力率改善ICを提供します。可能な限り高い集積レベル、PCB に対して小さい占有面積、低背化の要件を特徴とする PI の製品は、開発が難しい薄型テレビ、高信頼の業務用看板、ディスプレイ装置の設計者、および集積パワー/スカラー マザーボードを搭載した価格競争の厳しいバリエーション製品の設計者に選ばれています。

InnoMuxチップセットは、InnoMuxコントローラ IC 及びInnoSwitch3-MX絶縁スイッチング電源用 IC で構成されています。このチップセット独自のシングル ステージ電力アーキテクチャにより、定電圧及び定電流 LED バックライト ドライバ部全体の効率を従来ソリューションに比べて50% 向上させ、最大 91% の効率を実現し、ディスプレイ アプリケーションの電力損失を低減します。さらに、部品数を 50% 以上削減し、製造コストの低減、信頼性の大幅な向上に貢献します。

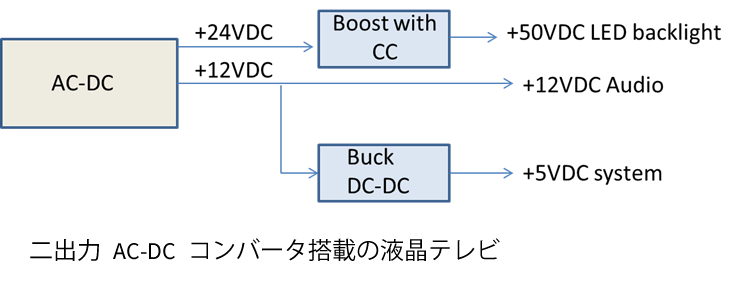

図1:嘴唇液晶电视電源アーキテクチャ用のπ回路(RDK-189を参照)

デザイン例

Additional Documents
Design
製品
DER-672 - 220 W Power Factor Corrected LLC Power Supply for TVs and Monitors Using HiperLCS-2 Chipset and HiperPFS-5
Product HiperLCS-2, HiperPFS-5
DER-726 - 65 W Isolated Flyback Adapter Using InnoSwitch3-EP PowiGaN and MinE-CAP
Product InnoSwitch3-EP, MinE-CAP
DER-713 - 65 W High Power Density Adapter using InnoSwitch3-EP PowiGaN and MinE-CAP
Product InnoSwitch3-EP, MinE-CAP
DER-871 - 26 W Multiple Output Power Supply for Displays and Appliances using InnoSwitch3-MX and InnoMux Chipset
Product InnoSwitch3-MX, InnoMux
DER-831 - 2.5 W Non-Isolated Flyback Power Supply using LinkSwitch-CV
Product LinkSwitch-CV
DER-635 - 45 W Multiple Output Power Supply for LED TVs using InnoSwitch3-MX and InnoMux Chipset
Product InnoSwitch3-MX, InnoMux
DER-636 - 40 W Multiple Output Power Supply with 4 LED Drivers for Computer Monitors using InnoSwitch3-MX and InnoMux Chipset
Product InnoSwitch3-MX, InnoMux
DER-571 - 40 W Dual Output Power Supply
Product InnoSwitch3-CE
DER-544 - 40 W Dual Output Power Supply
Product InnoSwitch3-CE
DER-393 - 100 W Low Profile TV Power Supply
Product HiperPFS-3
RDR-321 - を使用したLCD モニター用17 W、2 出力、フライバック型コンバータのデザイン例レポート
Product LinkSwitch-HP
DER-299 - 100 W, Low Profile (11 mm), Flyback DC-DC Converter
Product TOPSwitch-JX
DER-282 - HiperLCS LCS700HG を使用した 100 W、低背型 (11 mm)、LLC DC-DC コンバータ
Product HiperLCS
DER-270 - HiperLCS LCS701HG を使用した 125 W LLC DC-DC 共振コンバータ
Product HiperLCS
DER-259 - Slim 36.3 W Power Supply
Product TOPSwitch-JX
DER-235 - 27 W Power Supply
Product TOPSwitch-JX
DER-204 - 133 W Combined Main and Standby Supply
Product TOPSwitch-HX
DER-187 - 35 W Power Supply
Product TOPSwitch-HX
DI-187 - 35 W LCD Monitor Power Supply
Product TOPSwitch-HX
DI-146 - 35 W LCD Monitor Power Supply
Product TOPSwitch-HX
DI-142 - 35 W LCD Monitor Power Supply
Product TOPSwitch-HX
RDR-142 - 35 W Power Supply
Product TOPSwitch-HX

関連製品

Related Products
製品
データ シート
トポロジー
電力レベル
概要
Data Sheet PDF を表示
Topology PFC
阿宝wer Level 240 W
Description

高集積 750 V阿宝wiGaNスイッチを搭載し、全負荷範囲にわたって高力率 (PF) および高効率向けに最適化された高性能力率改善 (PFC) コントローラ IC

  • LLC トポロジの場合は最大 240 W で、PFS517xF をHiperLCS-2チップセットと組み合わせて構成
  • フライバック トポロジの場合は最大 110 W で、PFS527xF (自己バイアス) をInnoSwitch4-CZスイッチング電源用 IC と組み合わせて構成
Data Sheet PDF を表示
Topology LLC Half Bridge
阿宝wer Level 220 W
Description

高効率、オフライン LLC スイッチング電源用 IC チップセット

  • HiperLCS2-HB、高集積 600 V FREDFET を搭載したハーフブリッジのパワーデバイス、および
  • HiperLCS2-SR、同期整流と FluxLink フィードバックを搭載した安全絶縁デバイス

注: HiperLCS-2 はHiperPFS-5PFC IC と簡単に組み合わせることができます。

Data Sheet PDF を表示
Topology Any
阿宝wer Level N/A
Description

電力損失ゼロ X コンデンサ自動急速放電IC、オプションの損失ゼロのゼロクロス信号発生器付き

Data Sheet PDF を表示
Topology Flyback, Secondary Side - FluxLink Regulated
阿宝wer Level 85 W
Description

650 V または 725 V または 750 V スイッチ、同期整流及び FluxLink フィードバックを内蔵したオフライン多出力 QR フライバックスイッチング電源用 IC

この製品は、InnoMuxコントローラ IC を併用する必要があります。
Data Sheet PDF を表示
Topology Flyback
阿宝wer Level N/A
Description

2 つの定電圧及び 4 チャンネル調光機能付き LED バックライト CC コントローラ

この製品は、InnoSwitch3-MX絶縁スイッチング電源用 IC と併用する必要があります。
Data Sheet PDF を表示
Topology Flyback, Secondary Side - FluxLink Regulated
阿宝wer Level 65 W
Description

650 V MOSFET、同期整流及び FluxLink フィードバックを内蔵するオフライン CV/CC QR フライバック スイッチング電源用 IC。最大 65 W までのアプリケーション向け

Data Sheet PDF を表示
Topology PFC
阿宝wer Level 610 W
Description

負荷範囲全体で高力率と高効率を実現するように最適化された 600 V 耐圧 MOSFET 内蔵の PFC コントローラ

Data Sheet PDF を表示
Topology PFC
阿宝wer Level 1000 W
Description

負荷範囲全体で高力率と高効率を実現するように最適化された高耐圧 MOSFETとQspeed ダイオードを内蔵したPFC コントローラ

Data Sheet PDF を表示
Topology Any
阿宝wer Level N/A
Description

電力損失ゼロ X コンデンサ自動放電 IC

Data Sheet PDF を表示
Topology Primary Side Regulated
阿宝wer Level 10 W
Description

アダプタや充電器に適した高エネルギー効率、高精度の一次側制御 CV/CC スイッチング電源用 IC

Data Sheet PDF を表示
Topology 2-Switch Forward
阿宝wer Level 586 W
Description

2 スイッチフォワード コンバータとミドル パワーのフライバック

Data Sheet PDF を表示
Topology Primary Side Regulated
阿宝wer Level 153 W
Description

高精度な一次側レギュレーション (PSR)に対応した高エネルギー効率/高電力 オフライン スイッチング電源用 IC

Data Sheet PDF を表示
Topology LLC Half Bridge
阿宝wer Level 440 W
Description

高耐圧パワー MOSFET 及びドライバー 内蔵型 LLC コントローラ

Data Sheet PDF を表示
Topology Secondary Side - Opto Regulated
阿宝wer Level 244 W
Description

PSUコントローラ及び725 V MOSFETの搭載により待機時の超低消費電力を実現

Data Sheet PDF を表示
Topology Primary Side Regulated
阿宝wer Level 12 W
Description

フォトカプラと二次側制御回路を不要にすることで、低電力電源装置の設計を大幅に簡素化できます。

Data Sheet PDF を表示
Topology Secondary Side - Opto Regulated
阿宝wer Level 333 W
Description

EcoSmart を強化、パワー領域を拡大した、統合型オフライン スイッチング電源用 IC

Data Sheet PDF を表示
Topology Secondary Side - Opto Regulated
阿宝wer Level N/A
Description 高効率なオフライン スイッチング電源用 IC 高い設計自由度でより広いパワー領域に対応
