2 sc0108t2g0c-17

双通道SCALE-2+驱动核心,最高集成度超紧凑,高品质8A栅极电流,2 × 1w输出功率

애플리케이션
交流电机图标
工业图标
工业电机图标
电机控制图标
太阳图标
데이터시트
PDF다운로드 PDF보기

제품상세정보

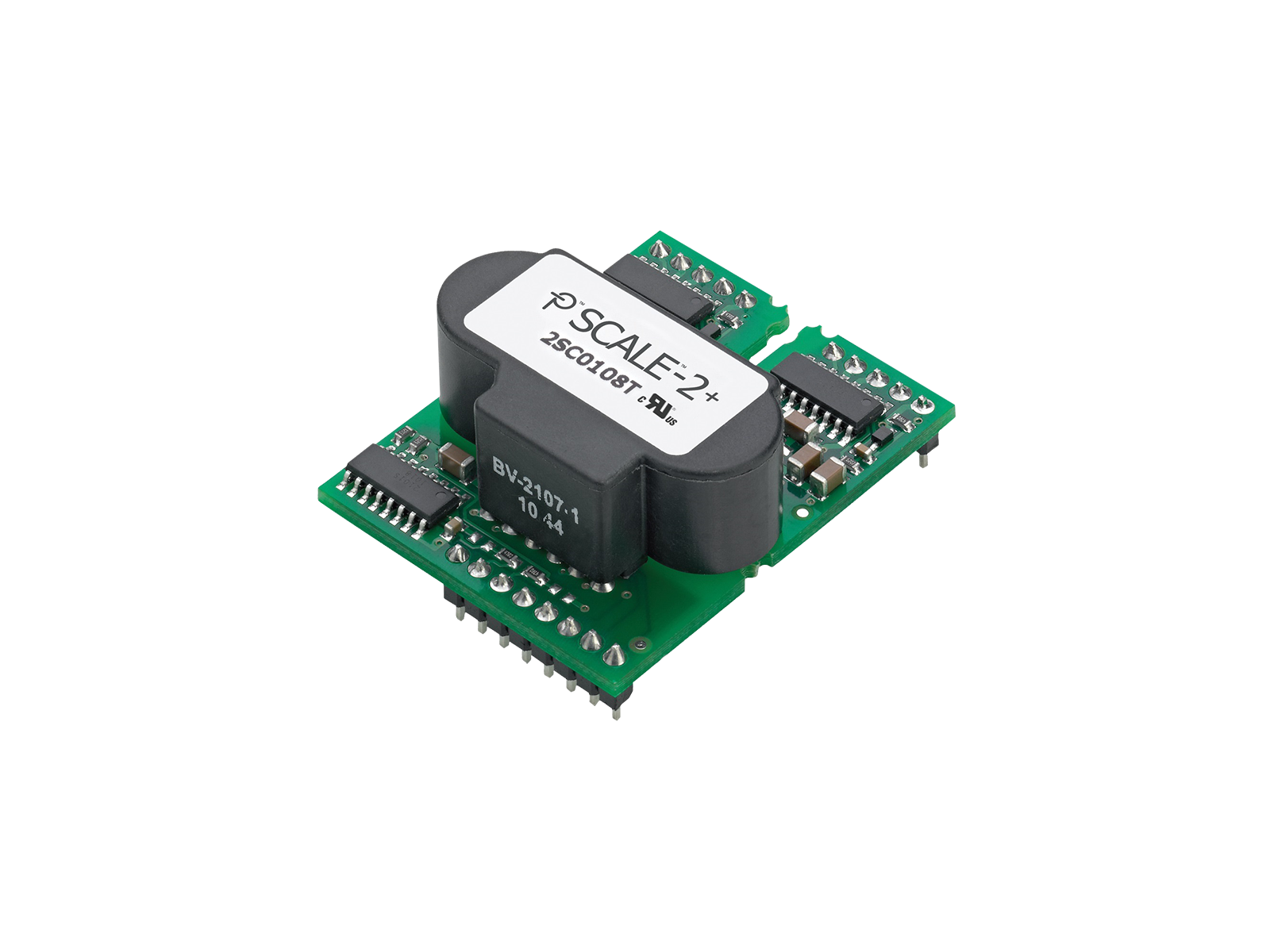

2SC0108T是一款新的SCALE-2双驱动核心,它结合了紧凑的设计、高可靠性和广泛的适用性。2SC0108T驱动所有常用IGBT模块最高可达600 A / 1200v或450 A / 1700 V。嵌入式并联允许简单的逆变器设计,即使在更高的功率额定值。还支持多级拓扑。雷竞技官网网站

技术优势

2SC0108T是我们用于工业应用的最紧凑的驱动核心,占地面积仅为45 x 34.3 mm,外形为16 mm。雷电竞靠谱吗与传统解决方案相比,SCALE-2芯片组减少了高达80%的组件数量,从而显著提高了可靠性并降低了成本。

2SC0108T结合了一个完整的双通道驱动核心和驱动所需的所有组件,如隔离DC/DC变换器,短路保护以及电源电压监测。两个输出通道中的每一个都与初级侧和另一个次级通道电隔离。

每个通道的输出电流为8 A和1 W驱动电源,使2SC0108T成为中小功率应用中普遍使用的合适选择。雷电竞靠谱吗驱动器提供+ 15v / - 8v的栅极电压波动。无论输出功率如何,开机电压均可调节至稳定的15v。

优异的EMC性能使得即使在苛刻的工业应用中也能安全可靠地运行。雷电竞靠谱吗

驱动并联igbt

该驱动程序允许任意数量的IGBT模块与单个驱动程序直接并行连接。这一全新的开创性概念首次实现了使用离散模块和并行连接igbt构建转换器系列,而无需任何显著的额外开发工作。

명세서

명세서
최대스위칭주파수 50.00千赫
Igbt전압등급 1700 V
기술 SCALE-2 +
출력전력/채널-최대 1.20 W
터페이스유형
채널 수 2
게이트피크전류(최대) + 8
상품 유형 董事会
产品子类型 驱动程序的核心
지원되는모듈유형
IGBT
n沟道MOSFET
메tmp /주변 N/A
지원되는토폴로지
2级电压源
3级NP-Clamped -类型1
3级NP-Clamped -类型2
多层次NP-Clamped
보호 기능
基本主动夹紧
短路
软关机
UVLO (Sec-side)
UVLO (Pri-side)
등각코팅? 是的
드라이브모드
Halfbridge
Direct-Independent
논리입력전압 5
공급전압(일반) 15.00 V
게이트턴온전압 + 15.00 V
게이트턴오프전압 ——9.40 V
시간-출력상승 17.00 ns
시간-출력하락 15.00 ns
격리 기술
격리 유형 钢筋
게이트피크전류(최소) 8
