LCS7265C

高効率,オフラ▪▪▪ンLLCス▪▪▪ッチング電源用ICチップセット

  • HiperLCS2-HB,高集積600v frefetを搭載したハ,フブリッジのパワ,デバ,ス,および
  • HiperLCS2-SR,同期整流とFluxLinkフィドバックを搭載した安全絶縁デバス

注:HiperLCS-2はHiperPFS-5PFC ICと簡単に組み合わせることができます。

アプリケ,ション
充电器和适配器图标
计算机和服务器图标
工具&电动自行车充电器图标
电视

製品詳細

ICチップセットのHiperLCS™2ファミリーは,特に,ヒートシンクを必要とせず,高効率,小型,最大220 W連続出力電力が必要なLLC共振電力コンバータの設計と製造を大幅に簡素化します。HiperLCS2-HB (LCS72xxC)一次側デバイスは,制御,レベルシフト,ドライブ,自己給電起動とともに,ハーフブリッジの構成で,600 V FREDFETを搭載しています。HiperLCS2-SR (LSR2000C)マスターコントローラデバイスは,強制絶縁フィードバック,出力センス,SRの管理を提供します。

HiperLCS-2ファミリーのデバイスは,過入力電圧や低入力電圧からの保護,出力過電圧保護や過熱シャットダウンなどの複数の保護機能を搭載しています。デバイス異常応答オプションは,充電器などの用途で必要とされるラッチタイプとオートリスタート動作の一般的な組み合わせをサポートしています。

製品ハ▪▪ラ▪▪ト

高集積化,コンパクトな実装

  • 最大98.1%の効率
  • 非常に少ない部品点数,実装面積が小さいパッケ,ジ
  • 最大220 wまで連続で出力してもヒ,トシンクが不要
  • セルフバ@ @アス起動
  • 600v frefet,耐久性に優れた高速逆回復特性ボディダ,オ,ド,電流センス
  • Hb自動デッドタム,およびハドスッチ検出
  • 選択可能なセンタ,周波数(90,120,180,240 kHz)
  • 高速過渡応答を備えた,二次側検出とフィ,ドバック制御
  • 同期整流ドラ@ @バ
  • FluxLink™内蔵,絶縁型制御リンク

EcoSmart™-高エネルギ,効率

  • 入力センス回路を有し,この回路の使用時でも無負荷時消費電力はわずか41兆瓦
  • 0-100%負荷ステップで出力は常にレギュレ,ション範囲内
  • 世界中のあらゆるエネルギ,効率規制に容易に適合

優れた保護/安全機能

  • Hbおよびsrショ,トスル,保護
  • 起動時のピンオプン/短絡確認
  • システム短絡,過熱,HB (OCP, FBオープン,高速な入力紫外线/ OVおよびPMAXなどの保護

オプション機能

  • オトリスタトまたはラッチタプの出力ovp / uvp異常応答
  • ラッチタプまたはオトリスタトタプの一次側過熱保護
  • 外部異常検出およびリモトオン/オフ
  • 突入電流リレドラブ出力ピン
  • PFC段に起動バepfcアスを提供

安全規格および規制に完全に準拠

  • 絶縁電圧4000 vacを超える強化絶縁
  • Ul1577, cqc,およびtuv (en62368-1)安全認証取得

用途

  • 最大220 w連続の高効率電源
  • 消費者向け電気製品−tv、pc、電動自転車、および電動工具充電器

仕様

仕様
出力(最大)ピ,ク,380v 270.00 W
出力(最大)連続,380v 220.00 W
絶縁破壊電圧 600 V
出力電圧 (最小) 5.00 V
入力電圧(最大,dc) 440.00 v
入力電圧(最小,dc) 345.00 v
自動再起動と過電圧応答 双方

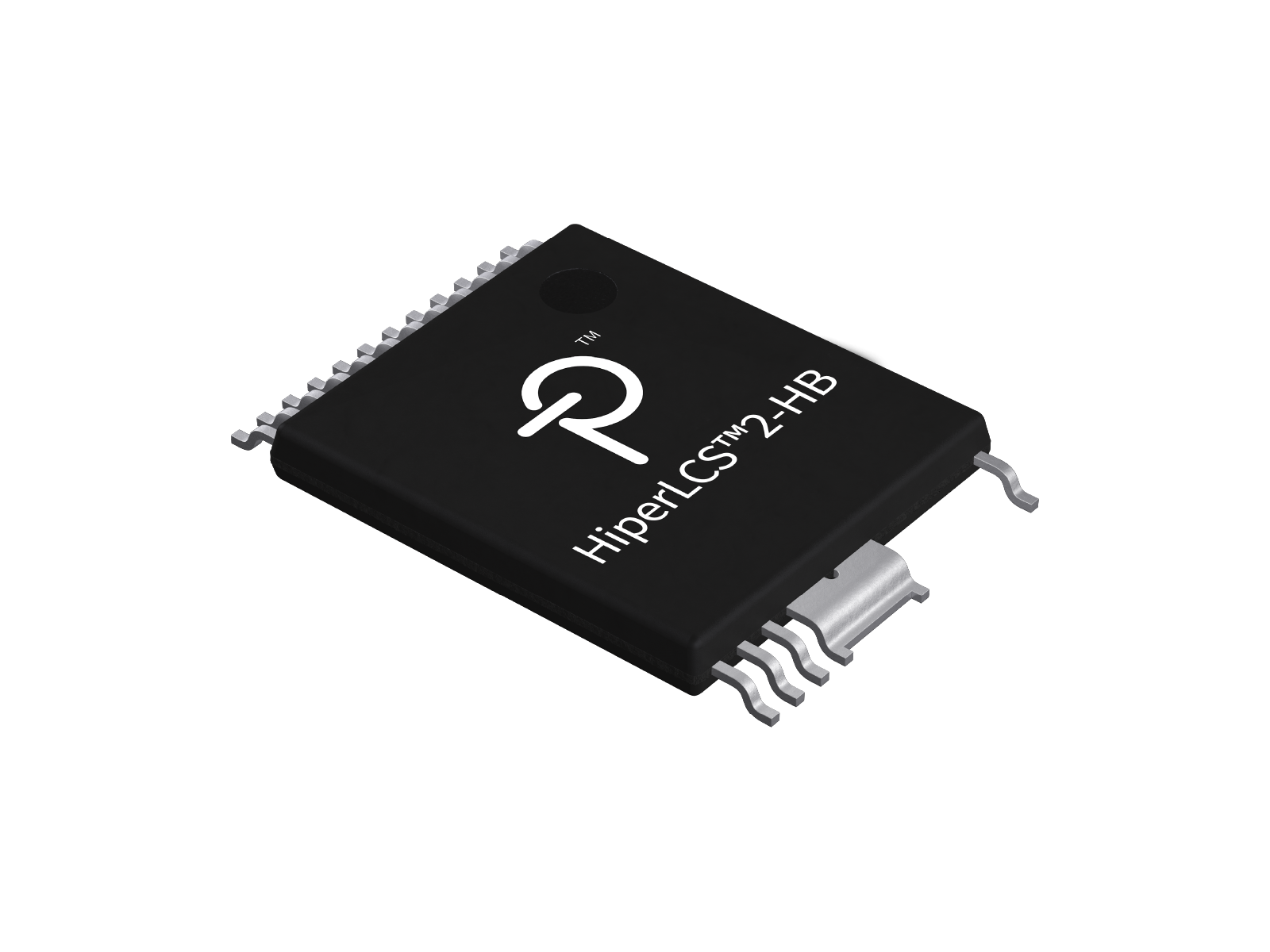

icパッケ,ジ InSOP-24C
内部ス@ @ッチ 是的
動作温度 - 最小 -40°C
動作温度 - 最大 150°C
保護機能
输入欠压
打开SR FET检测
输出过载
输出过压
输出短路
超温
出力プロファ@ @ル 简历
トポロジ LLC半桥
产品子类型 PMIC
msl評価 3.
