IMX101J

2個定電壓和4通道調光领了背光cc控制器

此產品必須與InnoSwitch3-MX隔離式切換開關IC配合使用。

應用
设备图标
电视
產品規格型錄
下載PDF 檢視PDF

產品詳情

InnoSwitch3-MX隔離式切換開關IC配合使用時,InnoMux控制器IC可透過使用單級返馳式架構取代交直流和DCDC轉換器,大幅簡化顯示器和電視的電源供應器設計。這可在較小的PCB佔位面積實現非常高的系統效率。

Led背光控制提供優異的最低臨界值調節,PWM以及類比和數種調光選項。序列化的PWM調光選項可進一步提升視覺效能並穩定功率需求。它還提供廣泛的保護功能。

產品特色

CV和4通道领背光控制器

  • 無需再使用降壓式轉換器和领着背光升壓式轉換器
  • 一或兩個定電壓輸出
    -獨立穩壓輸出,瞬間暫態響應±5% cv,負載步階為0%-100%-0%
  • 典型輸出電壓
    —一個CV模式:5v至22v
    —兩個CV模式:5v和12v至22v
  • 1-4個燈串领导背光
    -主导燈串3%的匹配精確度
    -類比,pwm,序列化pwm和濾波pwm作業
    -高達100v燈串電壓/高達960 mA總燈串電流
    -高達2:1领导燈串電壓範圍

進階保護/安全功能

  • 針對所有輸出的單獨過載保護
  • 燈串不平衡/短路/開路保護
  • 自動重新啟動的輸出過壓設定

便利封裝

  • 針對單面波焊电路板使用28个引線HSOP,或針對小巧多層設計使用28个引線QFN(5×5毫米本體)

產品規格

產品規格
自動重啟和過壓反應 双方

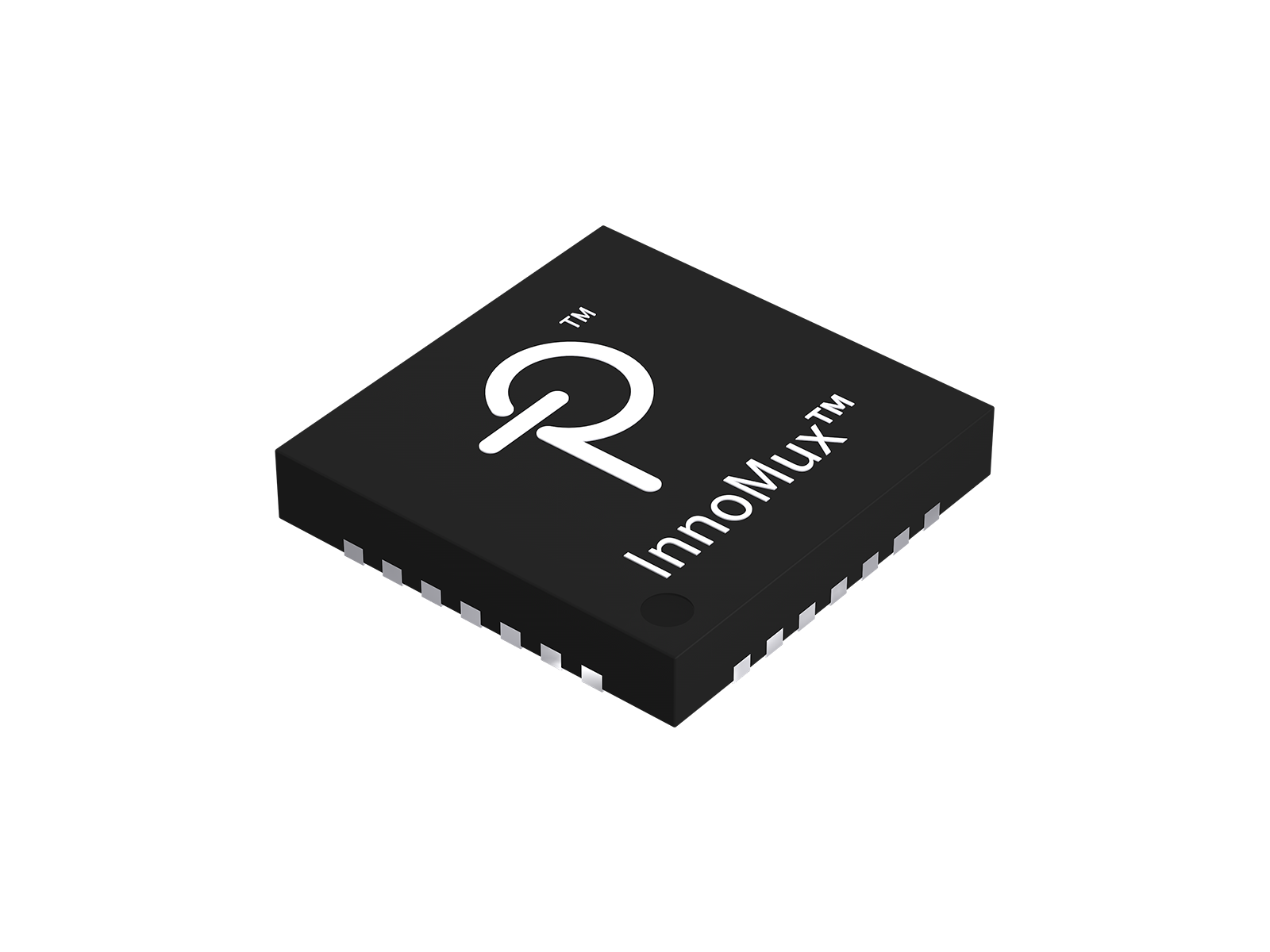

ic封裝 QFN-28
安裝類型 面山
過熱反應
双方
滞后
锁了
輸出配置 1个CV, 1个LED串
運作溫度 (最小) -40°C
運作溫度 (最大) 150°C
調光接口
脉宽调制
保護功能
输出开环
输出过载
输出过压
输出短路
超温
輸出配置 CC
拓撲結構 回扫
产品子类型 控制集成电路
